主要功能、特點：
1：與墊式隔振器配套使用，限制被隔振器水平方向超范圍的位移，確保儀器在晃動時不與相鄰物體碰撞。
2：進一步改善儀器的橫向減振、隔沖性能。
3：柔性扶持被隔振儀器，使底部隔振器的性能得到最大發揮，并且能延長底部隔振器的壽命。
■制造方建議：
1：被隔振儀器質心高度小于底部隔振器最小安裝跨距時，必須加裝背面保護式隔振器。
2：結構空間允許的情況下，盡量加裝背面保護式隔振器。
3：底部隔振器與背面保護式隔振器為保證性能兼容，應選用同一制造方的產品。
■產品規格：
我公司目前可提供GBJ-A、GBJ-B及GBJ-C三種規格的背面保護式隔振器。
GBJ-A：用于質量小于70㎏的儀器。
GBJ-B：用于質量小于140㎏的儀器。
GBJ-C：用于質量小于220㎏的儀器。
■ 安裝要求：
1：兩只背面保護式隔振器為一組（空間允許可多于兩只），平行安裝于儀器背面與側壁之間，兩者用螺釘聯接，聯接螺釘須有防松措施。
2：背面保護式隔振器安裝位置盡量靠近儀器上端。
3：安裝時背面保護式隔振器與儀器聯接螺栓應處于其垂直滑道中心點，橫向處于靜態無作用力位置。
聲明：制造方可根據用戶要求定向研制特殊規格的背面保護式隔振。

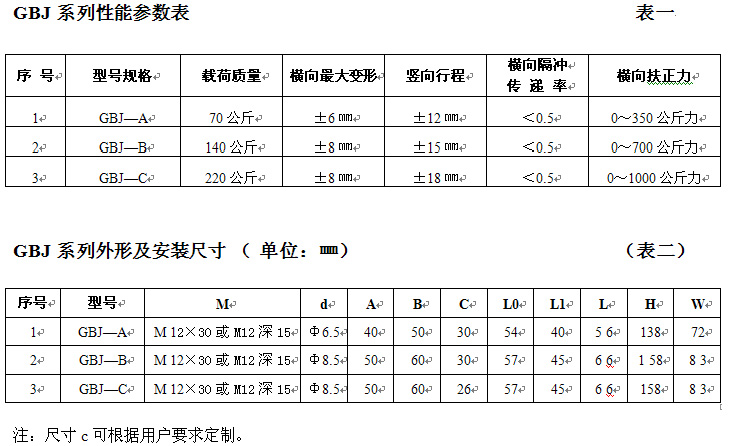

■性能參數：（見表一）

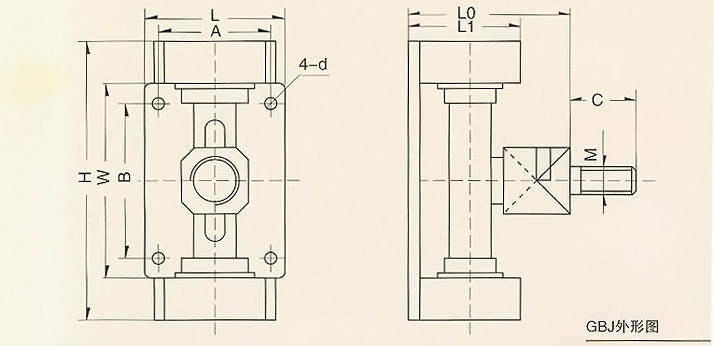

■外形及安裝尺寸表：（見表二、圖一）
