GW金屬干摩擦 無諧振全向薄型隔振器 主要功能、特點: 1:對移動載體(車、船、飛機等)所配置的精密儀器、設備進行有效地隔振、隔沖,降低噪音。 2:隔離振動源能量,降低振動能對周圍設備的影響。 3:變距組合式內部支承彈簧及匹配阻尼系統可保證優良的減振性能。 4:可在5HZ至2000HZ振動范圍內和小于30g/6ms沖擊強度下對儀器、設備進行保護。 5:薄型結構可節省系統空間。 6:優越的垂向和橫向減振性能,滿足國軍標要求。
制造方建議: 1:被隔振體質心較高時必須加裝背面保護式隔振器。(見本公司GBJ系列) 2:在儀器支撐面積內,隔振器布置應遵循跨度最大原則。 3:用戶須將被隔振體總質量或各支撐點的支撐力準確數據交給制造方。
產品規格: 我公司可提供GW3~12;GW15~35;GW40~80;GW90~140承載范圍自3Kg至140Kg的四種規格該系列隔振器。
■ 安裝要求: 通常在儀器底部安裝四只隔振器,底部面積較大時可多于四只,聯接螺釘須有防松措施。

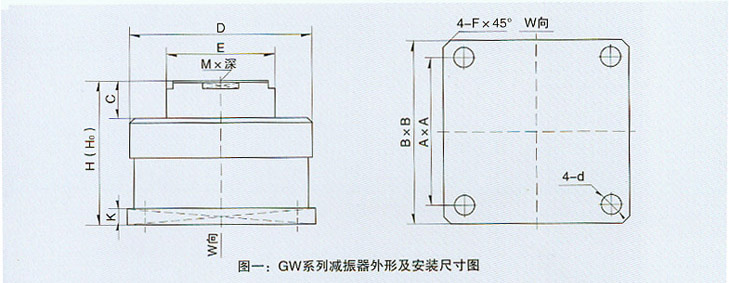

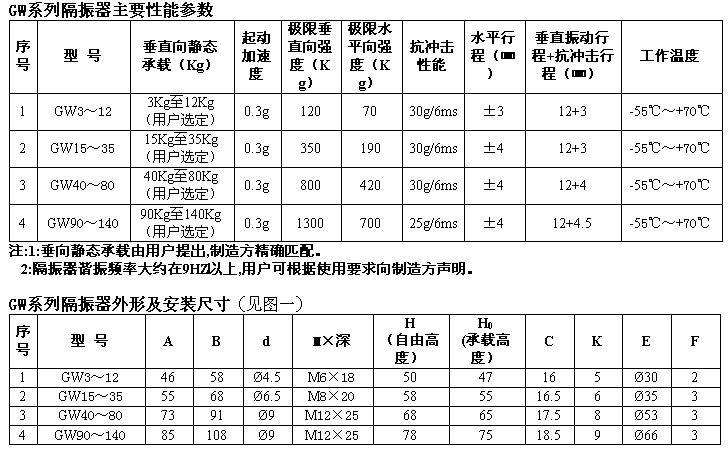

■ 性能參數:(見表一) ■ 外形及安裝尺寸表:(見表二,圖一)
